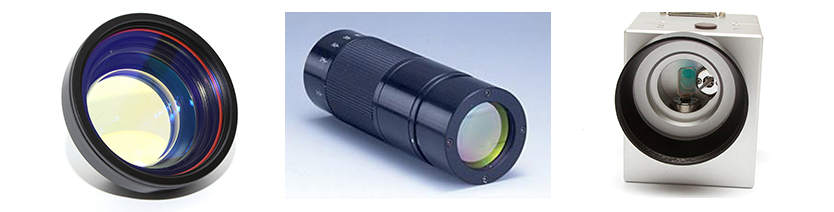

怎樣挑選合適的激光擴束鏡，場鏡，振鏡？

一、首先，需要明確以下幾個問題：

1.激光波段是多少？
     CO2激光器產生的激光波長是10.6um，金屬打標的是1064nm，還有其他如355nm，532nm等激光。

2.你是要更換配件，升級配件，還是組裝機器？

3.如果是更換配件
     最好能選擇跟您原先的機器同樣的規格，如果能在鏡片銘牌上找到相關規格，或者提供照片，我們便能提供相對應的規格給您。

4.如果不能找到相關規格
     需要升級配件或者重新組裝機器，擴束鏡，震鏡，場鏡之間需要遵循以下規律。
     首先需要明白幾個名詞，方便您更好的了解原理知識：擴束鏡的出光直徑O1，即激光光束經過擴束鏡擴束以后放大的光斑直徑。這個和擴束鏡的出射光通光孔徑A1不是同一個概念，擴束鏡的通光孔徑A1是指該擴束鏡出射光能通過的最大的激光光斑，A1和O1的關系是A1>=O1.
     震鏡的入射光光斑直徑I2，即激光射入震鏡的光斑直徑。
     場鏡的入射光光斑直徑I3，即激光射入場鏡的光斑直徑。
     將擴束鏡，震鏡，場鏡全部發揮最大功能的應該是O1=I2=I3.

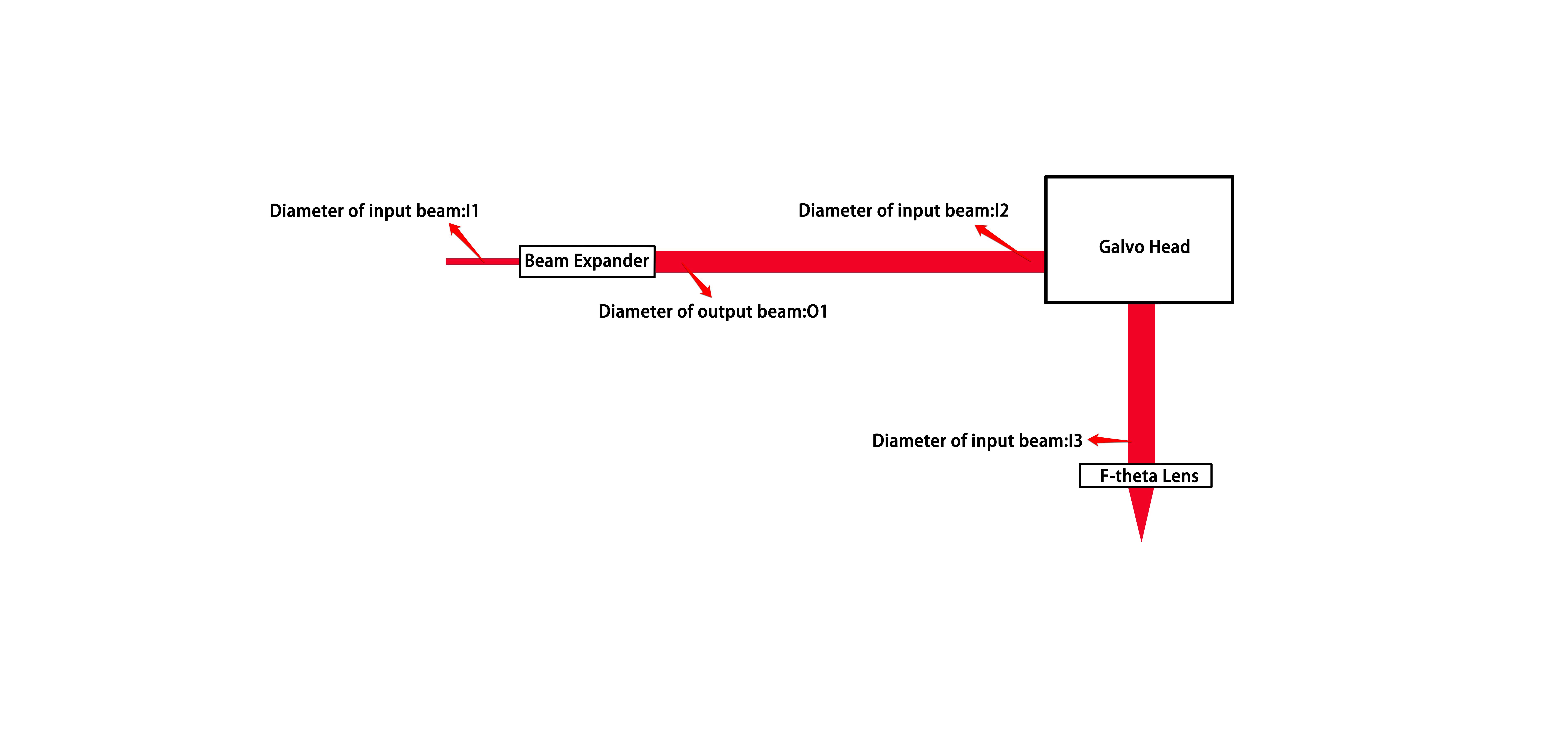

     即擴束鏡的出光直徑O1和震鏡的通光孔徑I2,場鏡的入射光光斑直徑I3應該要一致。如下圖.

如果不一致，會出現什么問題？
       如果O1>I2，會出現震鏡將激光一部分的光遮擋掉，從而造成功率損耗。以此類推I2>I3的情況。
       如果O1 以此類推I2
5.關于場鏡，震鏡，擴束鏡各自的規格怎么考慮。

5.1場鏡
      場鏡需要知道的規格參數：1.激光波長2.入射光光斑3.掃描范圍/焦距4.聚焦光斑 5.安裝螺紋

5.1.1場鏡的激光波長
     CO2激光器產生的激光是10.6um，最常見的YAG棒，半導體，光纖產生的激光是1064nm，還有其他波段的533nm，355nm等的激光。

5.1.2場鏡的入射光光斑
     最常使用的入射光斑是12mm，場鏡入射光越大，聚焦后的光斑越小，即打標的線條越細，所以入射光斑是越大越好，但是隨著光斑的增大，擴束鏡，震鏡，場鏡的成本增加，一般性最長使用的入射光斑是12mm。如果您需要更大光斑的入射光，需要特別指明。

5.1.3場鏡的掃描范圍/焦距
     場鏡能掃描到的范圍越大，當然越受使用者的歡迎。但是如果增加掃描范圍，聚焦光點變大，失真度也要加大。另外加大掃描范圍，場鏡焦距和工作距也要加大。工作距離的加長，必然導致激光能量的損耗。還有聚焦后的光斑直徑跟焦距成正比，這意味著加大掃描范圍，聚焦光斑直徑跟著加大，光斑聚得不夠細，激光的功率密度下降非?？欤üβ拭芏雀獍咧睆降?次方成反比），不利于加工。所以使用者要根據不同的加工面積選用最適合的場鏡，或者備用幾個不同掃描范圍的場鏡。

5.1.4場鏡的聚焦光
     聚焦光斑直接決定了打標線條，不同廠家在入射光一定，焦距范圍一定的情況下，會選擇聚焦光斑最小的設計，不同廠家才會稍有不同，所以你也可以給廠家提供你想要的線條粗細要求，廠家會給您選擇合適的焦距范圍的鏡片給您。

5.1.5場鏡的安裝螺紋
     目前市場上使用最多的是M85*1的螺紋，但是當入射范圍變大，鏡片等相應變大的情況下，連接螺紋會相應改變。

5.2 震鏡
     震鏡需要知道的規格參數：1.激光波長2.入射光光斑3.震鏡的速度4.信號方式

5.2.1震鏡的激光波長
     CO2激光器產生的激光是10.6um，最常見的YAG棒，半導體，光纖產生的激光是1064nm，還有其他波段的533nm，355nm等的激光。

5.2.2震鏡的入射光光斑
     最常使用的入射光斑是12mm.需要其他規格需要特別指出。

5.2.3震鏡的速度
     根據需要打標的加工要求不一樣，不同的震鏡馬達和控制卡的不一樣，能達到的速度都不一樣，你只需要根據我們提供的參數選擇你要的速度。

5.2.4震鏡的信號方式
     震鏡的信號分為數字信號和模擬信號。
     目前常用的CO2的震鏡一般為模擬信號。
     光纖的震鏡一般為數字信號。
     數字信號抗干擾能力強，比模擬信號響應速度更快。

5.2.5 震鏡的質量
     質量好壞具體體現就是：精度、速度、穩定性、抗干擾性、溫飄大小等，而這些又由振鏡的驅動板、振鏡的電機的好壞決定。
     市場上某個產品的平均價格的高低基本體現產品質量好壞，由此我們來判斷一個振鏡的質量好壞。這里我還是按照市場上振鏡的平均價格高低來排一排順序吧。
For example, 10mm fiber signal laser galvo head, the price difference (high to low):
ScanLAB CUBE 10, Made in UK
Raylase MS-10, Made in Germany
Sunny 8310D, Made in China, BUY IT NOW
Hans Laser, Made in China, only go with Hans laser machine
Galvo Tech, Made in China
QL-Galvo Head, JHC Laser, Made in China
Other brand: including MT laser, XiaoZu Laser and so on,, Made in China
其他規格的震鏡質量的不同也沿用次排名

5.3擴束鏡
     擴束鏡需要知道的規格參數：1.激光波長2.倍數3.連接方式

5.3.1擴束鏡的激光波長

5.3.2擴束鏡的倍數
     根據擴束鏡的出光直徑O1和震鏡的通光孔徑I2需要一致的情況，我們還要知道激光器的出射光斑從而推斷出需要的擴束鏡倍數。
     舉例：半導體激光器的出射光斑一般是3mm，而最常用的震鏡的入射光斑是12mm，從而推斷擴束鏡的倍數是4倍
     如果選擇的震鏡和場鏡的入射光斑是16mm，則擴束鏡應選擇5倍，因為沒有5.33倍的，單個加工成本會非常高。如果是批量的，我們也可以加工。

5.3.3擴束鏡的連接方式
     擴束鏡分為帶螺紋的和不帶螺紋的。螺紋一般性是M22*0.75,其他螺紋需要定做。
     不帶螺紋又分為直筒型和階梯型，這個完全是個人喜好，大部分廠家這三種外形的擴束鏡的鏡片和通光孔徑都是一致的。如果需要特殊規格的，需要特別說明。
